全骏为您详解断路器工作原理分类

时间:2015-07-27 02:28:48    来源:本站   作者:admin    点击:

导读:当今社会中,无论什么行业都离不开电。而电的使用我们则无法避免的会造成一些安全隐患。为了确保我们的日常用电安全,有效减少用电安全事故,便有了断路器的存在,而断路器是如何发挥它的安保作用的呢?今天全骏小编将为您详细介绍断路器的有关工作原理:

一、断路器工作原理- -简介
  断路器(circuit breaker)其实就是一个开关,但该开关的状态并不是由人为控制的,而是由电路控制。在正常工作情况下,开关处于闭合状态,而当电路发生严重的过载或者短路及欠电压等故障时,该开关自动断开,起到保护设备及线路作用。其功能相当于熔断器式开关与过欠热继电器等的组合,目前已经获得广泛的应用。
  断路器在判断故障后会进行如下图所示动作,以实现对电源线路及电动机等的保护。


二、断路器工作原理- -分类
  断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成,可分为万能式断路器和塑料外壳式断路器两大类,目前我国万能式断路器主要生产有DWI5、DWI6、DWI7(ME)、DW45等系列,塑料外壳式断路器主要生产有DZ20、CMI、TM30等系列。
  断路器按其使用范围还可分为高压断路器和低压断路器,但高低压界线比较模糊,一般将电压超过3kV的称为高压断路器。而在我们日常生活中被广泛使用的为低压断路器。

三、断路器工作原理- -低压断路器
  低压断路器也称为自动空气开关,可用来控制不频繁启动的电动机,是低压配电网中一种重要的保护电器。低压断路器的主触点是依靠手动操作或电动合闸的。在主触点闭合后,自由脱扣机构便将主触点锁在合闸的位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,而欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时,过电流脱扣器的衔铁吸合,使得自由脱扣机构动作,主触点断开主电路。当电路发生过载时,热脱扣器的热元件发热使得双金属片发生变形,当其变形到一定程度时便推动自由脱扣机构动作,断开开关。当电路欠电压时,欠电压脱扣器的衔铁释放,也会使得自由脱扣机构动作,断开开关。

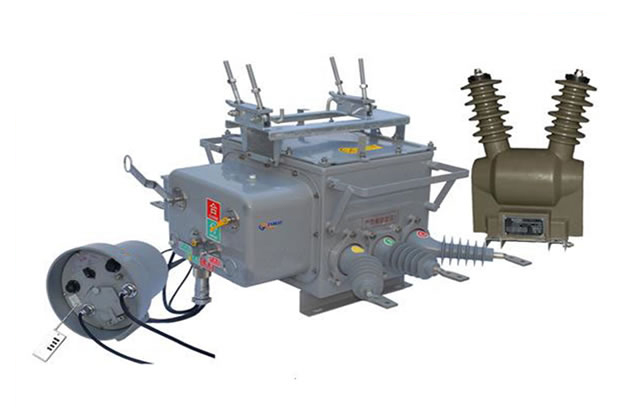

四、断路器工作原理- -高压断路器
      高压断路器相对于低压断路器而言,由于要断开的电弧在拉长后仍可燃烧不熄灭,因此灭弧是其要完成的核心工作。灭弧主要是在冷却电弧减弱游离的同时,通过吹弧拉长电弧,加强带电粒子的复合和扩散运动,并把弧隙中的带电粒子吹散,从而可以迅速恢复介质的绝缘强度,起到保护作用。
